1.一體機的屏在組態軟件中選擇的型號.

   4.3寸一體機選S430A

   5寸一體機選S500A

   7寸一體機選S700A

   10寸一體機選S1001A

2.一體機發脈沖的Y點用法

   A.步進電機驅動器，伺服電機驅動器可以直接接.

   B.可以用來驅動指示燈，邊上的24V接燈的+極，Y點接燈的負極.

   C.帶電磁閥，可以用我們公司的帶光耦隔離的晶體管放大板.

   D.帶交流接觸器，可以用我們公司的帶光耦隔離的繼電器放大板.

   E.固態繼電器可以直接接.

3.新版的4.3寸一體機，在電池蓋那里有一個運行開關.開關按下，運行燈會亮，程序才會執行。

4.X點輸入

   目前公司的產品X點都是NPN的。

5.一體機模擬量

   A.顯示為0，一般是沒拔下載線，要拔掉下載線，在屏上做數值顯示。

   B.顯示為8888,探頭沒插，或者斷開。

6.一體機無輸出

  a.看下運行開關有按下，運行開關是ON的狀態，程序中置ON，才會有輸出。

7.觸摸屏的三種常見接線方式：

422：

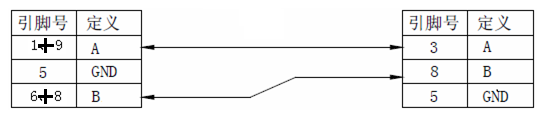

485（19短接再接A，68短接再接B）：

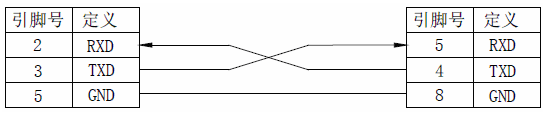

232：

7.一體機支持三種溫度測量方式：

RT（B值為3435的10K熱敏電阻），KT（K型熱電偶），PT100（ALPHA=0.00385）。

測溫范圍分別是：RT-50度到150度，KT0度到800度，PT100 -50度到500度。

8.各類常見問題：

問：觸摸屏程序是否支持上傳?

答：目前所有的觸摸屏程序都不支持上傳。

問：PLC程序是否支持上傳？

答：PLC程序支持上傳。

問：PLC程序是否支持加密？

答：目前的PLC編程方式是全兼容臺達或者三菱的，也完全按照他們的加密方式，我們沒有額外的加密方式。

問：觸摸屏一體機是否有高速輸入？

答：有，X0和X1屬于100k高速輸入，X2-X7屬于5k高速輸入。

問：文本一體機是否有高速輸入？

答：FM款全兼容文本一體機有高速輸入。

問：一體機的輸入是NPN型還是PNP型？

答：目前一體機都是屬于NPN型。

問：觸摸屏有兩個COM口，有什么區別？

答：COM1支持RS485/232/422，但是COM2只支持RS232。

問：溫度或者模擬量輸入顯示為0？/模擬量輸出沒有輸出？

答：使用模擬量或者溫度需要將下載線拔下來，不能在線監控。

問：溫度顯示8888？

答：表示當前沒有接任何的溫度傳感器，檢查接線。

問：溫度顯示6666？

答：表示當前端口的溫度傳感器類型不對，例如熱敏電阻接口接了熱電偶。

問：一體機繼電器輸出的負載電流是多少？晶體管輸出的負載電流是多少？

答：繼電器輸出負載電流為3A，晶體管輸出為20mA。

問：為什么我的一體機沒有輸出？

答：首先確定PLC處于運行狀態，觸摸屏右上角的RUN燈亮表示當前PLC在運行。如果沒有亮，那么打開PLC運行開關即可。如果已經處于運行狀態，監控顯示Y點接通，但是依舊沒有輸出，檢查接線。如果依舊沒有輸出，聯系業務員寄回檢查。

問：為什么我下載觸摸屏程序之后觸摸屏一直重啟？

答：觸摸屏重啟原因如下：電源不穩定，按鈕輸入了X點，宏指令寫了死循環，選擇了重啟地址。

問：一體機是否支持浮點數運算？

答：FX系列不支持，ES系列支持。

問：一體機是否支持PWM指令？

答：支持。

問：一體機是否支持PID指令？

答：支持。

問：一體機中PLC的掉電保持寄存器是哪個范圍？

答：FX系列是D128-D255，ES系列是D408-D599。

問：我寫的宏指令在離線模擬中沒有運行？

答：宏指令無法離線模擬，需要下載到觸摸屏運行。

問：為什么我下載的軟件打不開官網的例程/打不開從前寫的工程？

答：目前觸摸屏軟件分為3.3版本和5.0版本，兩個版本是不兼容的，所以無法互相打開。

問：觸摸屏能不能直接跟變頻器通訊？

答：可以，直接使用modbus協議即可。

問：為什么一體機屏幕上ERR燈亮了？

答：ERR燈亮表示程序錯誤。

問：一體機有通訊口嗎？

答：只有4款一體機有額外的485口：500-ES-A，700-ES-A，700-ES-D，700-ES-E。

問：有額外的485口的支持自由協議嗎？

答：支持。

問：我的步進電機是5V的，可以直接接在24V晶體管輸出那里嗎？

答：可以，一體機內部已經有一個1K的電阻。

問：為什么我的觸摸屏程序無法下載？

答：首先檢查驅動是否成功安裝，如果已經成功安裝，那么查看觸摸屏型號是否選擇正確。如果設備管理器中驅動顯示一個感嘆號，右鍵更新驅動。如果設備管理器中顯示未知設備，有可能是USB端口不穩定或者電源不夠，更換USB端口或者換3A以上的24V開關電源。

問：為什么觸摸屏顯示“串口1，通信錯誤”？

答：首先查看ERR燈是否亮，如果是檢查PLC程序。其次檢查觸摸屏程序中是否使用了超出范圍的元件地址。查看觸摸屏軟件是否是最新版本。確定通信線沒有松，確定電源是3A以上24V開關電源。

問：當屏幕出現白屏或者花屏的現象？

答：請嘗試在安全模式下格式化之后重新下載。觸摸屏格式化選擇在編譯下載框中，PLC格式化在菜單欄“在線”。

安全模式：電池蓋中有一個小黑按鈕，先斷電，然后按住小黑按鈕上電，屏幕會變紅顯示安全模式運行的時候松開按鈕。

問：為什么晶體管輸出和繼電器輸出都有地址Y0~Y3？

答：地址一樣說明是導通的，當對應的Y點置1時兩邊都導通，需要使用哪種輸出就接相應的輸出，兩者兩選一使用。

問：我的接近開關和一體機怎么接？

答：二線制：一頭接COM，一頭接X點。三線制：一頭接24V，一頭接0V，一頭接X點。

問：我的傳感器是電流輸出，一體機模擬量輸入是電壓輸入，如何接線？

問：我的PLC無法下載程序？

答：首先檢查設備管理器中驅動是否正常，如果正常ES系列使用臺達編程軟件，F(xiàn)X系列使用三菱編程軟件，并檢查COM口、波特率等參數的設置。

問：COM1連接MODBUS時控件寫入地址COM1的0X,1X,3X,4X,3X_D,4X_D,3X_BIT,4X_BIT分別是什么意思？

答：

0x 是一個可讀可寫的線圈設備類型（類似于PLC的DO輸出點）。

1x 是一個只讀的觸點設備類型（類似于PLC的DI輸入點）。

3x 是一個只讀的模擬量設備類型（類似于PLC的AI模擬量）。

4x是一個可讀可寫的數據寄存器設備類型（類似于PLC的AO數據寄存器）。

3x_bit 該設備類型支持的功能碼與3x設備類型完全一致，不同之處是，3x是讀數據，而3x_bit是讀數據中的某一個bit的狀態。

4x_bit 該設備類型支持的功能碼與4x設備類型完全一致，不同之處是，4x是讀數據，而4x_bit是讀數據中的某一個bit的狀態。
