1.觸摸屏校準

   觸摸不準時可以對觸摸屏進行校準。在觸摸屏供電下，4.3寸、5寸的在電池蓋那里有一個系統按鍵；7寸、10寸背面有個圓孔下面有系統按鍵.按下，會聽到蜂鳴器叫一聲.這時已經進入校準畫面.按照提示進行校準。校準時要用細的東西對準十字的中心位置.

2.觸摸屏與PLC通訊速度加快.

   A.一個畫面上的通訊地址要連續.

   B.不用到監視地址時，可以將監視地址勾去掉.

   C.可以改提高通訊的波特率.

3.西門子地址對應關系

  V 16位長度->VW

  V 32位長度->VD

  V_B是位，這樣用V_B100.0,V_B100.7

4.觸摸屏內部寄存器說明
  LB：LB0-LB4095，LB3000-LB3999斷電保持區域；LB0-LB2999一般用
  LW：LW0-LW4095，LW3000-LW3999斷電保持區域；LW0-LW2999一般用
  RWI：RWI0~RWI4095配方用，斷電保持區域

5.數值輸入時要求有密碼保護，怎樣設置?
   解:數值輸入雙擊->高級->觸控有效->受用戶等級控控制->有效最低等級->選2

6.觸摸屏,一體機白屏

   第一步,將觸摸屏軟件升級到最新.

   第二步,斷電.

   第三步,按住系統鍵上電,會出現紅屏.

   第四步,用最新的軟件下載.

   第五步,校正屏幕.

7.觸摸屏串口

   COM1支持485/422/232

   COM2只有232

8.觸摸屏，彩色文本軟件都不支持上傳。

9.S系列觸摸屏已經可以支持 歐姆龍 系列PLC,在觸摸屏軟件上選擇歐姆龍HOSTLINK即可.

10.S系列觸摸屏在通訊慢時，可以嘗試將通訊時間由20MS改為30MS.

11.觸摸屏的三種常見接線方式：

422：

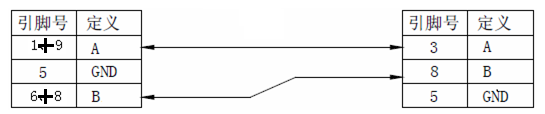

485（19短接再接A，68短接再接B）：

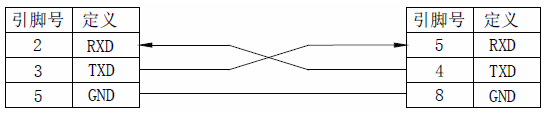

232：

12.各類常見問題：

問：觸摸屏能不能直接跟變頻器通訊？

答：可以，直接使用modbus協議即可。

問：為什么我的觸摸屏程序無法下載？

答：首先檢查驅動是否成功安裝，如果已經成功安裝，那么查看觸摸屏型號是否選擇正確。如果設備管理器中驅動顯示一個感嘆號，右鍵更新驅動。如果設備管理器中顯示未知設備，有可能是USB端口不穩定或者電源不夠，更換USB端口或者換3A以上的24V開關電源。

問：當屏幕出現白屏或者花屏的現象？

答：請嘗試在安全模式下格式化之后重新下載。觸摸屏格式化選擇在編譯下載框中，PLC格式化在菜單欄“在線”。

安全模式：電池蓋中有一個小黑按鈕，先斷電，然后按住小黑按鈕上電，屏幕會變紅顯示安全模式運行的時候松開按鈕。
